FPCB 구조

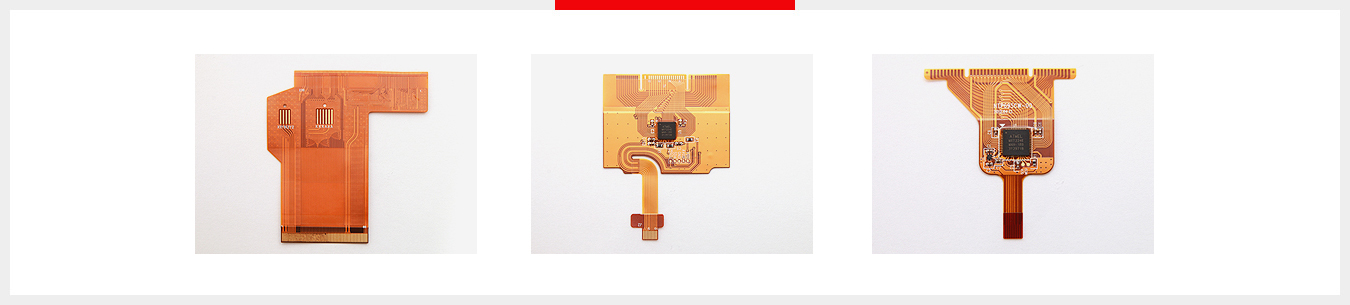

Double-Side

TECHNOLOGY DRIVEN ELECTRONIC COMPANY

Double-Side: 글로플렉스는핵심가치와 핵심전략으로 글로벌 No1을 향해 끊임없이 노력하고 도전하는 기업이 될 것입니다.

특징

커넥터 없이 FPCB 간 기능을 접속 가능
3차원 회로 패턴을 이용한 이동통신 전자기기 적용

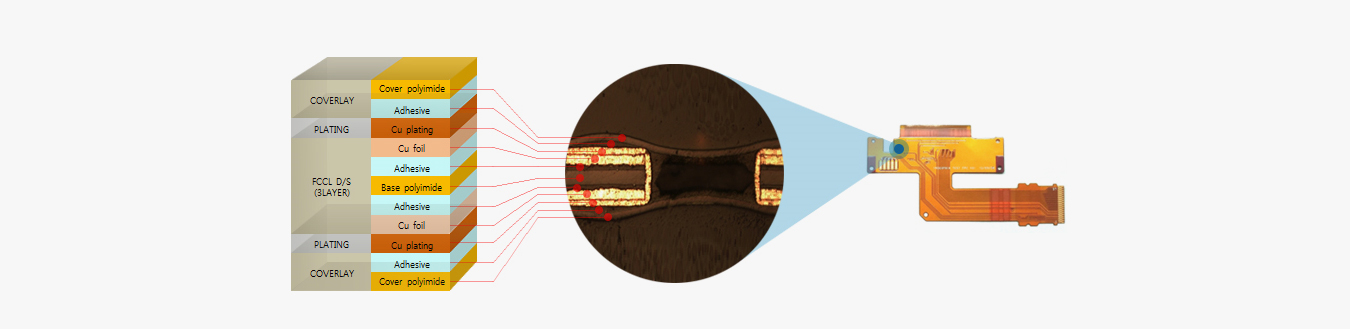

Base Film의 양쪽에 회로가 구성되는 Type으로 회로의 고밀도화 요구반영 및 TOP/BOT 모두 전기적 Access가 가능하도록 설계함
양면실장이 가능하여 부품실장 밀도가 높음

용도

디지털 카메라 , 캠코더 , 모니터 , 휴대폰, 복사기 , PDA, HEAD LAMP
노트북, 하드디스크, 프린터, CD, DVD, LCD 모듈, TFT, PDP, OLED

사양

TABLE
ITEM	SPEC
Bese Material	Polyimide or Polyester
Cover-lay	Polyimide or Polyester or Solder Mask
Thickness	0.01mm ~ 0.3mm
Line Width/Space	Nomal Min, 0.065/0.065mm, Special Min, 0.04/0.04mm
Conductor	1/3oz, 1/2oz, 1oz ED or RA Copper
Surface finish	Electroless nikel immersion Gold, Direct Gold, soft Gold, Hard Gold, Sn plating
Stiffener	Polyimide, Glass epoxy, Steel use stainless
Double coated tape	Conted Tape 3M 467,966, Sony D3410, T4100 etc
